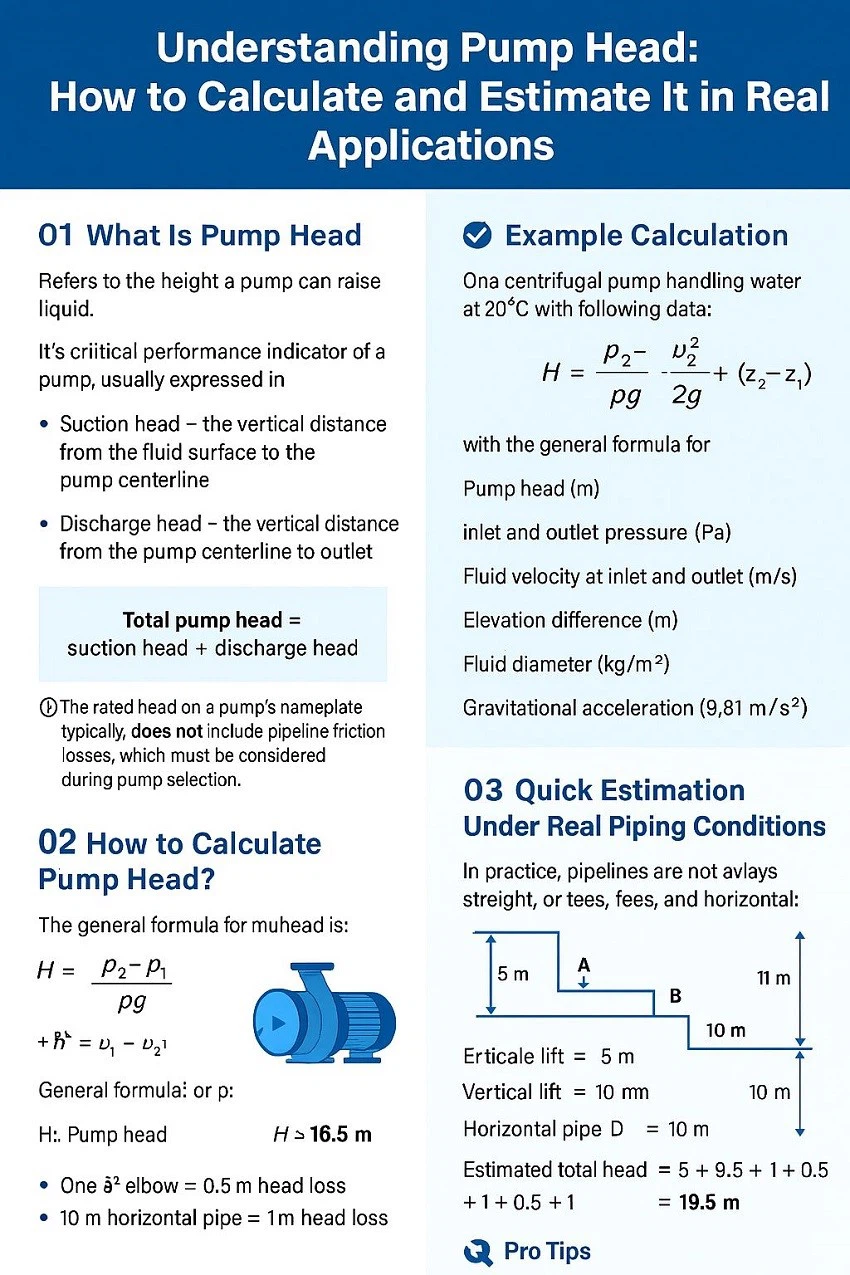

Pompele sunt esențiale în diferite industrii pentru a transfera sau presuriza lichide ., dar ce este exact capul pompei și cum îl calculăm sau îl estimăm cu exactitate? Această postare vă oferă o înțelegere clară de la teorie la estimarea câmpului .
Ce este capul pompei?
Capul pompei (h) se referă la înălțimea O pompă poate ridica lichidul . Este un indicator de performanță critic al unei pompe, de obicei exprimat în metri (m) .
Este format din:
Cap de aspirație - Distanța verticală de la suprafața fluidului până la linia centrală a pompei
Cap de descărcare - Distanța verticală de la linia centrală a pompei până la priză
👉 Capul total de pompă=cap de aspirație + cap de descărcare
⚠️ Capul nominal de pe placa de identificare a unei pompe de obicei nu include pierderi de frecare a conductelor, care trebuie luate în considerare în timpul selecției pompei .
Cum se calculează capul pompei?
Capul pompei nu este legat direct de puterea motorului, ci de geometria rotorului (diametrul și numărul lamei) . O pompă de cap mare poate avea un debit scăzut, în timp ce o pompă cu cap scăzut poate livra volume foarte mari .
Formula generală pentru capul pompei este:
H=p2 - p1ρg+v22 - v122g+(z2 - z1) h=\\ frac {p _2 - p _1} {ρg}+\\ frac {v_2^2 - {v_2^2 - { v _1^2} {2g} + (z _2 - z _1) h=ρgp2 - p 1+2 gv22 - v 12+ (z2 --z1)
Unde:
* HHH: Capul pompei (M)
* p1, p2p _1, p _2 p1, p2: intrare și presiune de ieșire (PA)
* v1, v2v _1, v _2 v1, v2: viteza fluidului la intrare și ieșire (m/s)
* z1, z2z _1, z _2 z1, z2: diferența de ridicare (m)
* ρρρ: densitate de lichid (kg/m³)
* GGG: accelerație gravitațională (9,81 m/s²)
✅ Calculul de exemplu
Să zicem că avem o pompă centrifugă de manipulare a apei la 20 de grade cu următoarele date:
Debit: 10 l/s
Vid de intrare: 0,031 MPA
Presiune de ieșire: 0,126 MPA
Distanță verticală între calibre: 80 mm
Diametru de intrare: 80 mm
Diametru de ieșire: 60 mm
Rezultatul calculat:
v1≈1.99 m/s, v2≈3.54 m/s, h≈16.5 mv _1 ≈ 1.99 \\, \\ text {m/s}, \\ quad v _2 ≈ 3.54 \\, \\ text {m/s}, \\ quad h ≈ \\ box {16.5 \\, \\ Text {m}} v1≈1.99m/s, v2≈3.54m/s, h≈16.5m03
Estimare rapidă în condiții de conducte reale
În practică, conductele nu sunt întotdeauna drepte . coturi, tee și rulările orizontale adaugă pierderi de cap .
Ipoteze tipice:
Un cot de 90 de grade ≈ 0,5 m pierdere a capului
10 m conductă orizontală ≈ 1 m pierdere a capului
Exemplu:
Ridicare verticală A: 5 m
Țeavă orizontală B: 10 m
Ridicare verticală C: 11 m
Țeavă orizontală D: 10 m
Coatele totale: 3
Cap total estimat:
5+0.5+1+0.5+11+0.5+1=19.5 m 5 + 0.5 + 1 + 0.5 + 11 + 0.5 + 1=\\ box {19.5 \\, \\ text {m}} 5+0.5+1+0.5+11+0.5+1=19.5 m
Sfaturi pro
Includeți întotdeauna pierderi de conducte atunci când dimensionați o pompă care le poate duce la cavitație sau sub performanță .
Pe măsură ce capul crește, fluxul scade de obicei pentru pompele centrifuge .
Funcționarea sub un cap prea scăzut poate duce la supraîncărcarea motorului sau chiar la eșec .
