Descrierea produselor

Pompa centrifugă verticală din seria DLF utilizează concepte de proiectare a dinamicii fluidelor avansate la nivel internațional. Componentele de bază sunt fabricate prin procese de precizie, inclusiv ștampilare, desen, sudare și lustruire, rezultând o structură generală compactă și un aspect rațional. Cu o arhitectură de etapă multi -verticală de bază -, pompele utilizează mai multe seturi de rotatori conectați în serie pentru a stimula presiunea, obținând fluxuri mari de cap și de debite mari. Designul lor modular oferă avantaje semnificative: dimensiunea compactă, greutatea ușoară, zgomotul scăzut, întreținerea ușoară și un aspect plăcut din punct de vedere estetic. Pompele cu mai multe etape verticale XJY sunt utilizate pe scară largă în viața de zi cu zi, producția industrială, irigarea agricolă, sistemele de tratare a apei și alte câmpuri, care răspund nevoilor transmiterii apei curate, a apei înmuiate și a lichidelor ușor corozive (sub rezerva cerințelor materiale).

DLF Series Vertical Multistage Pumps

Descrierea modelului și diagrama structurală

Model Description of Vertical Multistage Centrifugal Pump

Structural Diagram of Vertical Multistage Centrifugal Pump

Nu.	Nume	Nu.	Nume	Nu.	Nume
1	Motor	7	Spacer de rotor	13	Pompa capului
2	Cuplare	8	Cameră intermediară cu rulment	14	Cameră intermediară
3	Sigiliu mecanic	9	Camera de intrare	15	Inel de etanșare
4	Camera de descărcare	10	Baza pompei	16	Legătura șurubului tijei
5	Arborele pompei	11	Slip - pe flanșă	17	Baza
6	Rotor	12	Capac de protecție

Parametri de performanță

Debit	1.0~110m3/h
Cap	6~305m
Putere	0,37-45kW
Viteză	2900rpm
Calibru	DN20 ~ DN100
Temperatura lichidului	﹣15 grad -120 grad
Max. Temperatura ambiantă	+45 grad
Presiunea de funcționare	1,6mpa/4.0mpa

Caracteristici principale

Structura verticală și compactă, ocupația zonei mici și instalarea ușoară.

Structura de etanșare mecanică modulară face ca instalarea și întreținerea să fie mai sigură și mai convenabilă, asigurând fiabilitatea sigiliului mecanic.

Componentele umede sunt confecționate din oțel inoxidabil, care nu contaminează mass -media, are o durată de viață lungă și un aspect atractiv.

Arborele motorului electric este conectat direct și precis la arborele pompei printr -un cuplaj.

Zgomot scăzut și vibrații mai puțin.

Proiectare standardizată și universalitate remarcabilă.

Aplicații

Sistem de apă de răcire

Alimentarea cu apă: utilizată pentru alimentarea secundară de apă în clădiri ridicate - Rise, alimentare cu apă centralizată în zonele rezidențiale și sisteme de circulație a apei calde în hoteluri și centre comerciale.

Transportul lichidului industrial: adecvat pentru presurizarea liniei de producție, circulația sistemului de răcire și aplicații de alimentare cu apă în cazan în industria electronică, chimică, alimente și farmaceutice. Fabricat din oțel inoxidabil 304/316L, îndeplinește alimente - grad și coroziune - cerințe rezistente.

Air - Sistem de condiții

Irigarea agricolă: utilizată pentru irigarea prin picurare a terenurilor agricole, presurizarea sistemului de stropire, irigarea livezilor și aerarea iazului de pește și alimentarea cu apă

Tratarea apei: în tratarea apelor uzate, producția de apă pură și proiectele de desalinizare a apei de mare, acest produs este utilizat pentru transportul apei brute, presurizarea sistemului de filtrare și reutilizarea apei curate. Lustruirea canalelor de flux intern previne impuritățile și asigură precizia tratării apei.

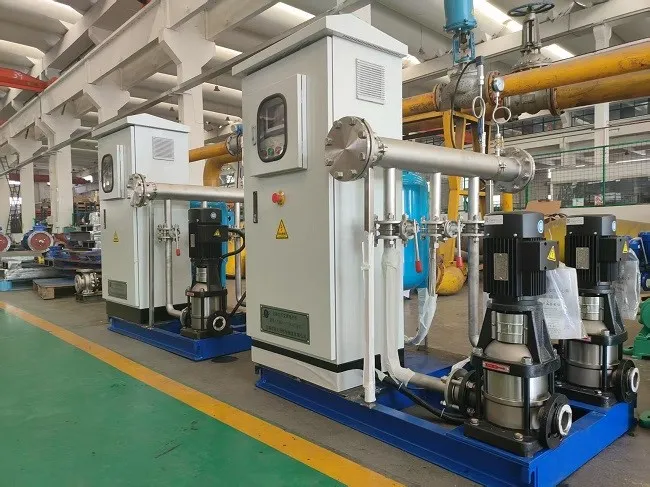

Sisteme constante de pompă de apă cu presiune

Variable Speed Constant Pressure Water Pump

Viteză variabilă pompă de apă cu presiune constantă

Specificații tehnice

Model	Putere motorie (Kw)	Capacitate (m³/h)	5.0	6.0	7.0	8.0	9.0	10	11	12
DLF8-20	0.75	Cap (M)	21	20	19	18	17	16	15	14
DLF8-30	1.1		31	30	29	28	26	24	23	20
DLF8-40	1.5		41	40	39	37	35	32	30	27
DLF8-50	2.2		52	50	48	46	44	41	37	34
DLF8-60	2.2		62	60	58	55	53	49	45	41
DLF8-80	3.0		83	80	78	74	70	65	60	54
DLF8-100	4.0		104	100	97	92	88	80	75	68
DLF8-120	4.0		125	120	116	110	105	97	90	81
DLF8-140	5.5		146	140	136	129	123	113	105	95
DLF8-160	5.5		166	160	144	147	140	130	120	108
DLF8-180	7.5		187	180	175	166	156	146	135	122
DLF8-200	7.5		208	200	194	185	175	162	150	135

De ce să alegeți pompa Xjy -

Ca unul - Furnizor de soluții de pompe de oprire, XJY - Industria pompei oferă asistență completă a serviciului de ciclu de viață pentru pompele cu mai multe etape verticale centrifuge din seria DLF, asigurându -se că clienții le pot achiziționa și folosi cu încredere:

1. Selecție personalizată a modelului

Echipa noastră tehnică profesională folosește software de simulare a dinamicii fluidelor pentru a optimiza selecția modelului pe baza cerințelor clientului, inclusiv mediul de transport (apă curată/lichid coroziv), debit, cap și spațiu de instalare. Oferim un - pe - o soluție de proiectare pentru a ne asigura că parametrii echipamentului se potrivesc cu precizie a nevoilor reale.

2. Full - Controlul calității procesului

De la achiziții de materii prime până la livrarea produselor finite, produsele suferă 12 procese de inspecție a calității (testarea materialelor, inspecția dimensională, testarea performanței și testarea scurgerii), asigurându -se că fiecare pompă respectă standardele sistemului de gestionare a calității ISO9001.

3. Instalare rapidă și antrenament

Manuale de instalare detaliate și tutoriale video oferă operatorilor instruire pentru funcționarea echipamentelor, întreținerea și depanarea, asigurând utilizarea corectă și prelungirea duratei de viață a echipamentului.

4. Completați după - Vânzări și piese suport

Pompa centrifugă cu mai multe etape verticale vine cu o garanție de 18 - lună (24 de luni pentru motor), cu reparații gratuite și înlocuire a pieselor în perioada de garanție. O aprovizionare pe viață de piese autentice asigură o funcționare pe termen lung și stabilă.

Quality Control

Xinjiuyang Certificates

One - Opriți fabrica de pompe verticale cu mai multe etape din China

Seria DLF Seria verticală pompa centrifugal este un ridicat - Echipamente de transport a fluidelor de eficiență dezvoltate de industria pompei Xinjiuyang cu tehnologie avansată și procese inovatoare. Indiferent dacă oferă o alimentare stabilă de apă în viața de zi cu zi sau presiunea precisă a liniilor de producție industrială, ajută clienții să reducă costurile și să crească eficiența cu performanța sa compactă, energetică - eficientă și fiabilă. Dacă aveți întrebări sau doriți mai multe detalii despre produs (cum ar fi curbele de performanță, cazurile clienților și soluțiile personalizate), vă rugăm să ne contactați. Vă vom oferi profesionist, unul - Stop Pump Solutions!
